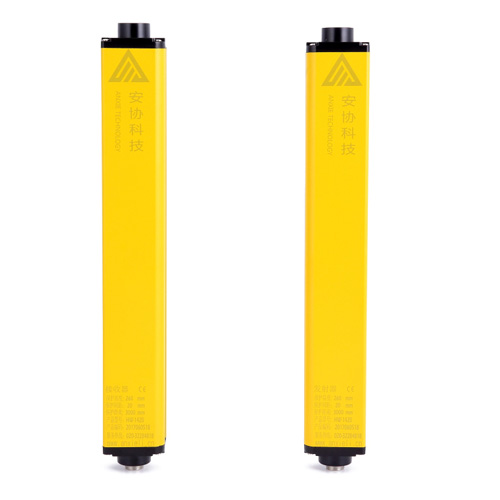

- HN系列安全光柵
HN通用安全光柵General safety grating
產品介紹Product introduction：
HN系列光幕，采用光學透鏡原理，實現超長對射距離可達到25m.，能有效的檢測出進入光幕區域的任何不透明物體。
產品特點：
1.自檢功能完善，當光電安全保護裝置出現故障時，確保不向所控制設備發送錯誤的信號。
2.采用線同步技術，抗干擾能力強。
3.光電循環自檢，提升設備安全性
4.SMD貼片設計，進口高端元器件
HN series screen, adopting the principle of optical lens, the distance can be up to 25 m. long correlation, can effectively detect any opaque objects into screen area.
Product features:
1. The self-check function is perfect, when photoelectric safety device failure, make sure not to control device to send the wrong signal.
2. The thread synchronization technology, strong anti-jamming capability.
3. The photoelectric circular self-checking, improve equipment safety
4. SMD patch design, imported high-end components
HN產品技術參數Product technical parameters：
保護高度 | 60~2000mm（常規） | 工作環境溫度 | -10℃~55℃ |
光軸間距 | 5mm/10mm/20mm/40mm | 截面尺寸 | 35.5*50mm |
光軸數量 | 4、6、8、10…… | 工作環境濕度 | 溫度20℃時，空氣相對濕度<85% |
工作電壓 | DC10V~30V | 輸出電流 | ≤300mA |
功率 | <5W | 光幕形式 | 對射式 |
響應時間 | <10ms | 抗光干擾 | 10000Lux(入射角I>5°） |
絕緣電阻 | ≥100MΩ | 介電強度 | ACI500V.60S.無擊穿或閃爍 |
輸出方式 | NPN或PNP（常規）/繼電器常開/繼電器常閉 （可根據需求選擇） | ||
保護距離 | A:0~3500mm;B:0~10000mm;C:0~25000mm | ||

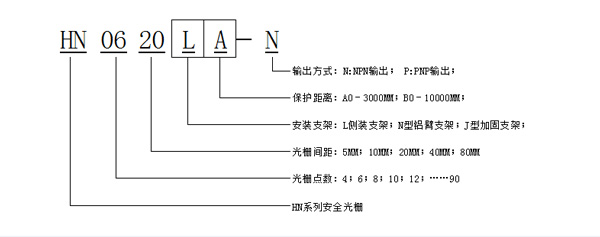

HN系列產品選型規格說明：
HN系列產品選型表(單位數為mm) HN series product selection table (unit mm)
光束數量 | 光軸間距(10mm) | 光束數量 | 光軸間距(20mm) | 光束數量 | 光軸間距(40mm) | |||
規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |||
12 | HN1210 | 110 | 6 | HN0620 | 100 | 6 | HN0640 | 200 |
16 | HN1610 | 150 | 8 | HN0820 | 140 | 8 | HN0840 | 280 |
20 | HN2010 | 190 | 10 | HN1020 | 180 | 10 | HW1040 | 360 |
24 | HN2410 | 230 | 12 | HN1220 | 220 | 12 | HW1240 | 440 |
28 | HN2810 | 270 | 14 | HN1420 | 260 | 14 | HN1440 | 520 |
32 | HN3210 | 310 | 16 | HN1620 | 300 | 16 | HN1640 | 600 |
36 | HN3610 | 350 | 18 | HN1820 | 340 | 18 | HN1840 | 680 |
40 | HN4010 | 390 | 20 | HN2020 | 380 | 20 | HN2040 | 760 |
44 | HN4410 | 430 | 22 | HN2220 | 420 | 22 | HN2240 | 840 |
48 | HN4810 | 470 | 24 | HN2420 | 460 | 24 | HN2440 | 920 |
52 | HN5210 | 510 | 26 | HN2620 | 500 | 26 | HN2640 | 1000 |
HN產品附件配置Attachment product configuration:
圖片 | 名稱 | 規格 |

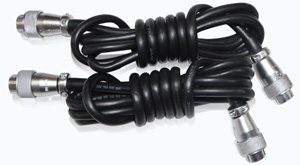

| 發射傳輸線 | 2.0M |
接收傳輸線 | 3.5M | |

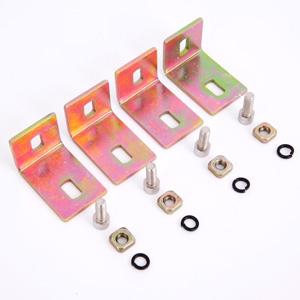

| L1型側裝支架 | 4pcs |
注Note：
1.可根據客戶需求選配(包括線加長、更換安裝方式等）
2.電源電壓24VDC/220VAC可定制
1. According to customer demand matching (including line extension, replacement, installation, etc.)
2. The power supply voltage 24 VDC / 220 vac can be customized
HN產品應用自動化案例HN product application automation case：

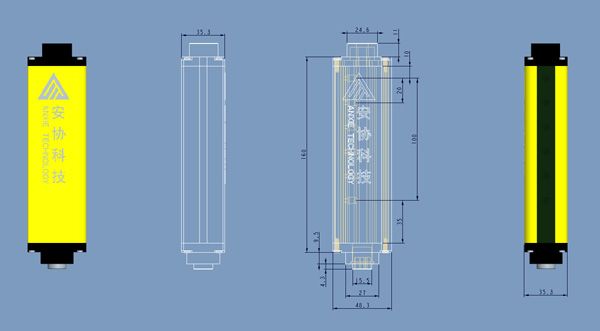

HN尺寸圖
